傳統設計方案通常需要LED驅動芯片+鍵盤掃描芯片+MCU GPIO擴展三顆器件協同工作，不僅占用寶貴的PCB空間，還增加了軟件復雜度和EMI風險。AiP650E以"單芯片解決顯示+按鍵"為設計理念，將8段×4位LED驅動、7×4位鍵盤掃描、8級亮度調節、組合按鍵檢測等功能高度集成，通過簡潔的2線串行接口與主控MCU通信，成為小家電面板、溫控器、電子秤等應用的理想選擇。本文將從產品定位、版本選型、內部架構、通信協議到工程實踐，全面解析AiP650E的技術特性與應用要點。

產品定位與核心優勢

1）產品概述

AiP650E是一款帶鍵盤掃描電路接口的LED驅動控制專用電路，內部集成：

• MCU數字接口：高速2線串行總線（類I2C時序）
• 顯示驅動：8段×4位共陰極LED，段驅動≥25mA，位驅動≥150mA
• 鍵盤掃描：7×4bit矩陣，支持4個組合按鍵識別
• 智能控制：數據鎖存器、輝度調節（8級）、內置時鐘振蕩器
• 可靠性設計：上電復位電路，-40℃~+105℃工業級工作溫度

2）核心競爭優勢

3）目標應用場景

• 小家電控制面板：電飯煲、電磁爐、微波爐顯示+按鍵
• 工業儀表：溫控器、計數器、計時器人機界面
• 智能設備：電子秤、充電樁、智能插座交互模塊
• 醫療設備：便攜式檢測儀、理療儀顯示控制

版本選型與訂購信息

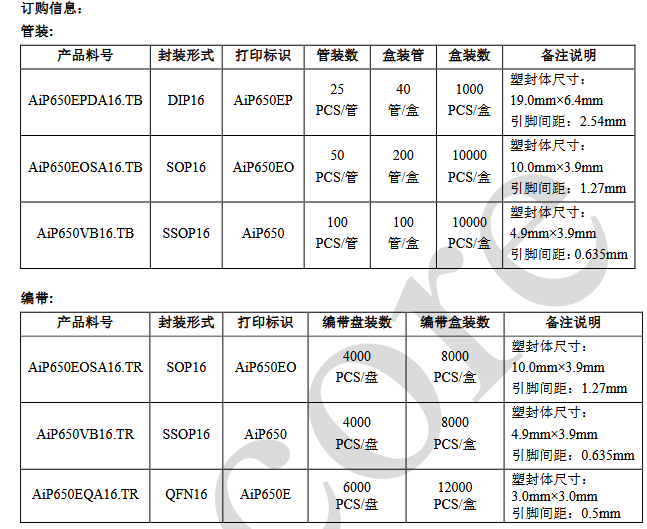

1）封裝形式對比

選型建議：

• 開發調試階段：選用DIP16，便于手工焊接和更換
• 量產常規應用：SOP16編帶（4000顆/盤），平衡成本與尺寸
• 超薄產品設計：SSOP16厚度僅1.75mm，適合緊湊型面板
• 極限空間挑戰：QFN16僅9mm2占位，需配合SMT工藝

2）絲印標識識別

功能框圖與內部架構

1）系統架構解析

AiP650E的內部架構體現了"顯示與按鍵分時復用"的智能設計理念：

架構亮點：

1. 時分復用技術：DIG1~DIG4引腳在顯示時段作為LED位選（低電平有效），在掃描時段作為鍵盤行驅動（高電平有效），最大化引腳效率
2. 雙緩沖設計：顯示數據存儲器（RAM）與當前顯示分離，避免更新時的閃爍
3. 硬件自動掃描：鍵盤掃描周期40ms典型值，無需MCU干預

2）引腳功能詳解

引腳設計精髓：

• DIG引腳開漏結構：直接驅動LED共陰極，無需額外驅動管
• 段引腳推挽輸出：高電平驅動LED段，低電平時作為鍵輸入（內置下拉確保默認低）
• VDD去耦要求：104電容（0.1μF）必須靠近芯片，距離<2cm抑制電源噪聲

典型應用電路設計

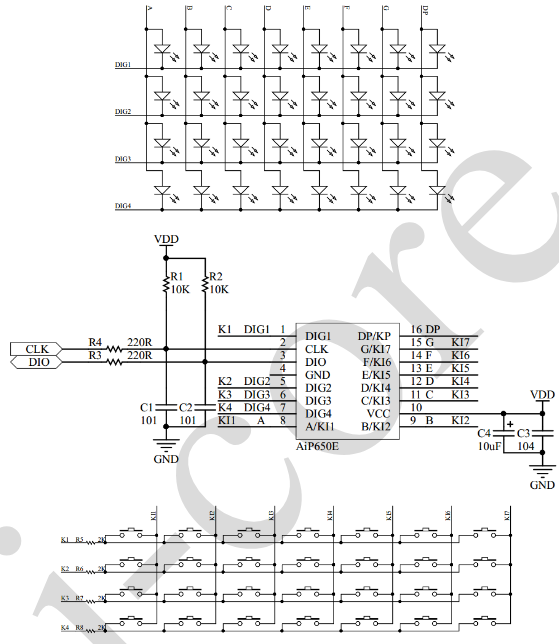

1）標準應用電路

2）關鍵外圍元件選型

常見問題與解決方案

1）顯示異常

2）按鍵問題

3）通信故障

總結與選型建議

版本選型速查：

• 開發驗證：AiP650EPDA16.TB（DIP16，易焊接）
• 標準量產：AiP650EOSA16.TR（SOP16編帶，性價比高）
• 超薄設計：AiP650VB16.TR（SSOP16，厚度1.75mm）
• 極限尺寸：AiP650EQA16.TR（QFN16，3×3mm）

AiP650E以其"顯示+按鍵"單芯片集成的核心優勢，為小家電、工業控制等領域提供了高性價比的人機交互解決方案。其關鍵價值在于：

1. 硬件簡化：從傳統3芯片方案縮減至1芯片，BOM成本降低40%
2. 軟件減負：硬件自動掃描鍵盤，MCU僅需2個GPIO和簡單通信協議
3. 可靠性提升：工業級溫度范圍（-40℃~+105℃），內置上電復位和消抖
4. 靈活性：8級亮度、7/8段可選、組合鍵支持，適應多樣化需求
