ET6037 是一款 18 通道恒流 LED 功率驅動芯片，通過 I2C 接口即可對每路 2-45mA 電流進行 128 級線性調節，內置恒流源、RGB 分組使能、軟關斷與地址可編程，QFN24/SSOP24 兩種封裝，把「大電流、高精度、小封裝」一次打包，成為 LED 洗墻燈、氛圍燈帶、鍵盤背光、家電指示等場景的理想“光影 MCU”。
封裝與管腳一覽
| 封裝 | 尺寸 | 熱阻 | 特點 |
|---|
| QFN24 | 4×4×0.8mm | θJA≈45°C/W | 超薄，適合密度板 |
| SSOP24 | 5.3×3.9mm | θJA≈85°C/W | 手焊友好，成本優 |

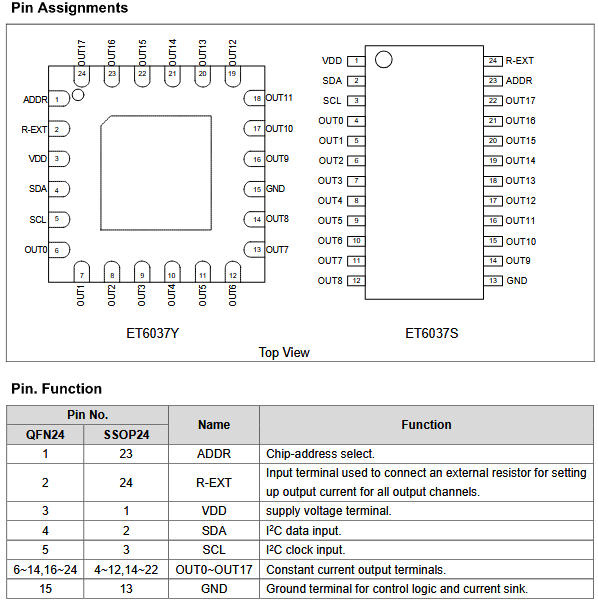

頂視圖管腳（SSOP24 示例）

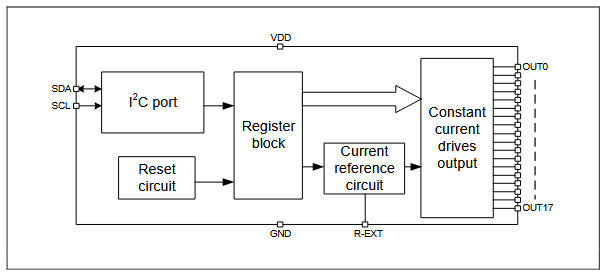

內部功能框圖
下圖展現了一顆「恒流源陣列 + I2C 控制器」的架構：
R-EXT 電流基準：外接 1 只電阻，全局設定 2-45mA（5V）或 2-30mA（3.3V）
18 路獨立鏡像源：片內 1:12.625 比例電流鏡，通道間誤差 <±1.5%，芯片間 <±3%
128 級 PWM 數據鎖存：每通道 7bit 亮度寄存器，刷新率僅受 I2C 速度限制
RGB 分組使能：每 3 通道共用 1bit 開關，可單獨熄滅或呼吸控制
軟關斷：關斷電流 <5μA，適合電池供電的便攜設備
I2C 接口協議——1MHz 四地址
物理層
芯片地址
| ADDR 接法 | 7 位地址 | 說明 |
|---|
| VDD | 0x4E | 地址0，默認 |
| GND | 0x46 | 地址1 |
| SCL | 0x4A | 地址2 |
| SDA | 0x4C | 地址3，四顆級聯不沖突 |

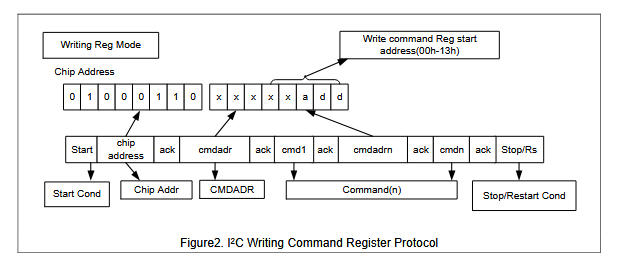

寫時序
Start → ChipAddr(W) → ACK → RegAddr → ACK → Data0 → ACK … → Stop
連續寫模式：發完 Data0 自動地址 +1，可一次刷新全部 18 通道。
128 級調光實現
全局電流設定
IOUT = 1.24V / REXT × 12.625
例：REXT=1.24kΩ → 約 12.6mA 滿幅值
單通道亮度
Fix Brightness Register（02H-13H）7bit 數據：
00H=0%，52H=100%，7FH=190% 超亮模式
RGB 分組開關
RGB_OE 寄存器（01H）每 bit 控制 3 通道 ON/OFF，便于實現“7×RGB」獨立呼吸或閃爍，無需外部分立驅動。
電氣與熱特性
通道間電流偏差：±1.5%（典型），±6%（最大）
負載調整率：±4%/VDS（1→3V），LED Vf 變化幾乎不影響亮度
電源調整率：±2%/VDD（4.5→5.5V），USB 供電仍穩如磐石
軟關斷：5μA@5V，3μA@3.3V，適合電池供電手環、鍵盤
應用電路實例
圖14 給出典型「5V 母線 → 18×LED」接線：
設計 Checklist
REXT 功率：PR=1.242/REXT，選 0603/0.1W 即可
散熱：QFN 底部焊盤打 9 孔到地，連續 45mA×18 路時 θJA≈45°C/W，溫升 <20°C
信號完整性：SCL/SDA 長度 <100mm 或串 22Ω 阻尼，避免 1MHz 過沖
級聯：四地址各掛 1 顆，最多 72 通道，僅需 2 根 IO 線
總結
ET6037S 把「18 路恒流源 + 128 級 PWM + I2C 四地址 + RGB 分組」?jié)饪s進 4×4mm 的 QFN24 或 SSOP24：
省掉 18 顆限流電阻、外部 PWM 控制器、MOS 陣列
通道間 ±1.5% 電流精度，LED 亮度一致性肉眼可見
2.7-5.5V 寬壓工作，電池/USB 直接取電
軟關斷 5μA，待機“零”功耗
綜上所述，ET6037芯片以其多通道恒流輸出和128級調光能力，為LED照明和顯示應用提供了一個全面而高效的解決方案。深圳三佛科技提供技術支持，批量價格有優勢~
