在現代電子設備的設計中，對于電源解決方案的需求正變得越來越嚴苛，尤其是在空間受限和成本敏感的應用中。LP3798ESM與LP15R060S的組合提供了一個創新的解決方案，通過集成碳化硅(SiC)技術，實現了12V/2A的高效輸出，同時保持了小體積和低成本。這一方案不僅滿足了對高性能電源轉換器的期待，還通過簡化設計流程和降低元件數量，為工程師們提供了一個更加靈活和經濟的選擇。
LP3798ESM（主控）+LP15R060S（SiC 同步整流）是芯茂微推出的“All-in-One”12V2A 適配器參考設計。整個電源在 45mm×39mm 單面 PCB 上實現 90% 峰值效率、≤200mV 紋波、<0.07W 空載功耗，并一次性通過 EN55032 Class B 輻射與 4kV 浪涌。核心特點：
| 項目 | 實測值 | 備注 |
|---|---|---|
| 輸入電壓 | 90-264VAC 47-63Hz | 全球市電 |
| 輸出 | 12V/2A | 24W 額定 |

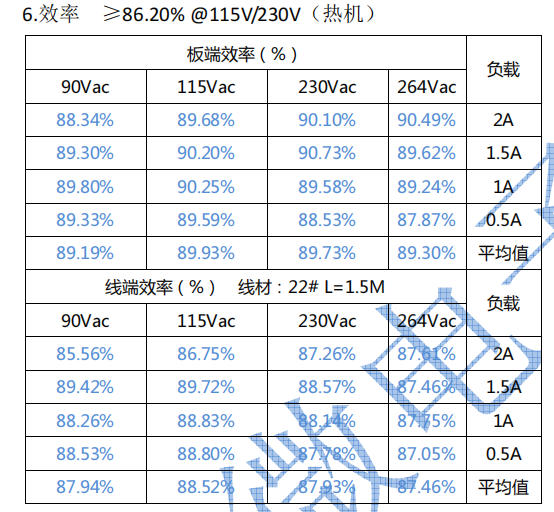

| 峰值效率 | 90.73%@230V | 板端，熱機 |
| 空載功耗 | 40mW@115V / 58mW@230V | 滿足 CoC V5 Tier-2 |
| 輸出紋波 | 92mV@264V/2A | ＜200mV 全范圍 |
| 待機維持 | 112ms@264V | ＞20ms 安規紅線 |
| 雷擊 | ±4kV L-PE/N-PE | PASS |
| 靜電 | 接觸±8kV / 空氣±15kV | PASS |
輸出側僅 2 顆 1000μF 電解 + 1μF 陶瓷，即完成 12V/2A 濾波；無 TL431、無光耦，靠原邊穩壓（PSR）實現 ±1% 精度。| 位號 | 型號 | 作用 |
|---|---|---|
| U1 | LP3798ESM | 原邊 PSR 控制器，集成 600V 啟動、斜坡補償、OCP/OTP |
| U3 | LP15R060S | 60V/15mΩ SiC 同步 MOSFET + 驅動，替代肖特基，正向壓降從 0.4V→0.1V |

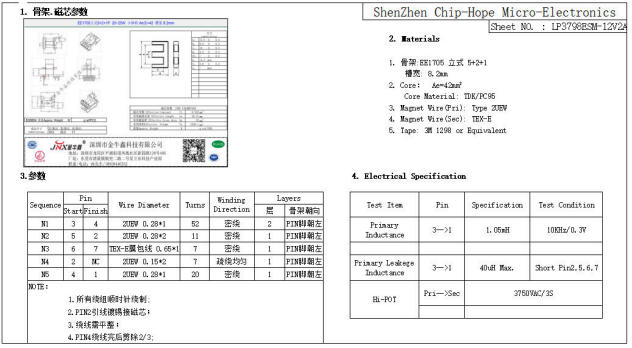

| T1 | EE1705 | Ae=42mm2，PC95 磁材，漏感 <25μH，繞組結構 5+2+1 |
| LF1 | UU9.8 20mH | 抑制 100kHz 開關諧波，配合 Y-Cy 通過 EMI |
| NTC | 2.5D-11 | 冷態 5Ω，浪涌電流 ≤15A，開機應力↓ |
| MOV | 10D561K | 差模 2kV、共模 4kV 雷擊冗余 |
Bmax 計算公式（文檔 19 條）
| 方案對比 | 傳統 PWM+肖特基 | LP3798+SiC |
|---|---|---|
| PCB | 雙面板 60×45mm | 單面板 59×46mm |
| 器件數量 | 38 顆 | 33 顆 |
| 輸出二極管 | 2A/60V 肖特基 | 0（內置 SiC） |
| 共模電感 | 必須 | 可選 |
| 峰值效率 | 86% | 90.7% |
| 空載功耗 | 120mW | 40mW |
| BOM 成本 | 100% | 85% |
綜上所述，LP3798ESM與LP15R060S的結合展示了在電源管理領域的一次飛躍。這一方案不僅以其卓越的性能參數和可靠性滿足了工程師們對電源解決方案的期待，還通過其成本效益和設計簡便性，為廣泛的應用場景提供了可能。深圳三佛科技提供完整資料及技術支持，批量?jī)r(jià)格有優勢~
