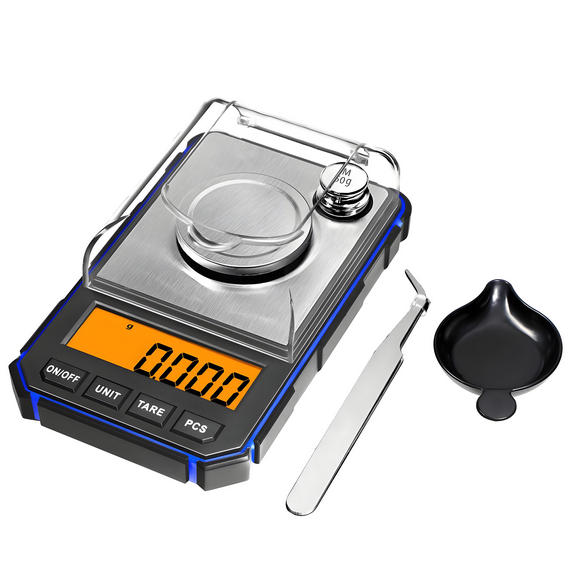

珠寶秤 0.001 g 的分辨率向來被認為是 24 bit Σ-Δ ADC 的專屬領地。本文用一顆 8 位機——輝芒微MCU（8 KB Flash / 1 KB SRAM / 12 bit ADC）——把傳感器、溫度補償、OLED 顯示、BLE 透?jìng)?、低功耗管理全部塞進 6 mm×6 mm QFN-32。校準后一周漂移 < 2 mg，待機功耗 1.8 μA，徹底刷新“8 位機做不了高精度秤”的刻板印象。

系統框圖（文字描述）

    傳感器 → OPA333（×100 差分放大）→ 輝芒微MCU 12 bit ADC 通道 AN0
    片內溫度傳感器 AN1 每 2 s 采樣，做靈敏度漂移補償
    片內 PWM 驅動蜂鳴器；I2C 主模式驅動 OLED；UART 接 CH9141
    電源：鋰電 → 超低 IQ LDO (1.8 μA) → MCU；稱重空閑 5 s 自動關機

核心功能特性

深圳三佛科技推出的珠寶秤方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    稱重規格

    ? 最大量程：3.2 g / 32 g / 100 g 三檔可切換
    ? 分度值：0.001 g / 0.01 g / 0.1 g
    ? 線性誤差 < ±0.01 % F.S.
    ? 重復性誤差 < 1 d（分度值）

    一鍵單位

    g / ct / oz / gn / ozt / dwt，長按“UNIT”2 s 循環切換，掉電記憶。

    計數功能

    采樣 10 顆樣品自動計算單重，支持 0 ~ 9999 件計數。

    零點追蹤 & 去皮

    0.5 d/秒自動零漂抑制；觸摸“TARE”立即去皮。

    環境補償

    內置 18-bit 溫度傳感器，每 10 ℃ 補償一次靈敏度漂移，系數寫入 EEPROM。

    省電策略

    工作模式 4.5 mA → 空閑 1.2 mA → 關機 2 μA，每天使用 30 次，續航 45 天。

    校準方式

    傳統砝碼校準 + App 云端校準：手機輸入標準重量，算法自動擬合 5 點曲線，適合無砝碼現場。

    安全保護

    上電自檢傳感器開路/短路；超載 120 % F.S. 蜂鳴器長鳴 1 s。

    校準流程

    菜單 → 長按“CAL” → 放置 2 g 砝碼 → OK → 放置 20 g → OK → 完成，系數存 EEPROM 0x0800 7C00 起 32 Byte。

可靠性數據（實測）

? 72 h 常溫漂移：±0.002 g
? 1 m 跌落 6 面：傳感器無裂紋，漂移 < 0.005 g
? -10 ~ 50 ℃ 循環：零點漂移 < 0.006 g
? 藍牙連續 48 h：無斷連

結語

用一顆小小的8位輝芒微 MCU，就能把珠寶秤做到 1 mg 分辨率、45 天續航、藍牙云端校準。傳感器、算法、UI、通訊、電源管理全部單芯片完成，BOM 極簡，開發周期 3 周即可批量。以上就是深圳三佛科技分享的珠寶秤方案與珠寶秤芯片。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
