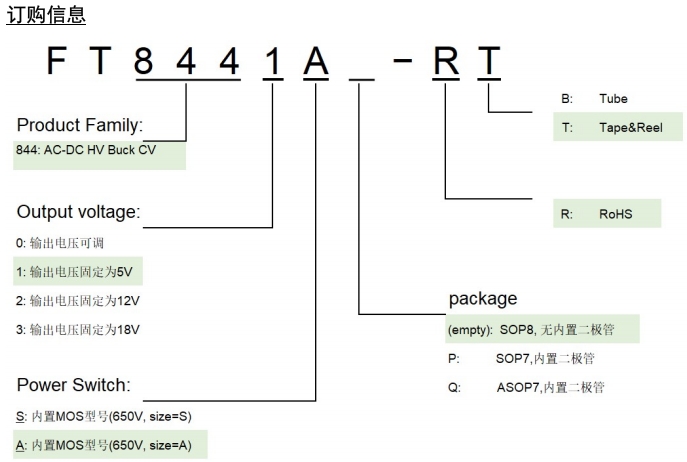

在當今電子設備日益普及的背景下，高效、穩定且低成本的電源解決方案成為了眾多工程師的追求目標。Fremont Micro Devices 推出的 FT8441S 和 FT8441A 正是這樣兩款滿足需求的芯片，它們憑借高精度恒壓輸出、快速啟動以及完善的保護功能，成為了 5V 非隔離電源方案的理想選擇。本文將深入解析這兩款芯片的型號含義、管腳定義以及 5V 輸出的典型應用電路。
FT8441S 和 FT8441A 均屬于 FMD 的高性能離線式功率開關芯片系列，它們?cè)诠δ芎蛻?yīng)用上具有高度相似性，但在某些參數和封裝細節上存在細微差別。
FT8441S：適用于 Buck 結構，持續輸出電流為 250mA，封裝形式為 SOP8。
FT8441A：適用于 Buck 結構，持續輸出電流為 300mA，封裝形式同樣為 SOP8。
| 參數 | FT8441S | FT8441A |
|---|---|---|
| 持續輸出電流 | 250mA | 300mA |
| 封裝形式 | SOP8 | SOP8 |
| 應用場景 | 小家電輔助電源、智能家居 | 小家電輔助電源、智能家居 |
兩款芯片均集成了 650V 高壓?jiǎn)?dòng)電路和功率開關，支持 Buck 和 Buck-Boost 等多種架構，適用于 90~264Vac 的寬電壓輸入范圍。它們還具備快速啟動（50ms 典型值）、低靜態功耗（60mW 典型值）以及高精度恒壓輸出（5V）等特點。

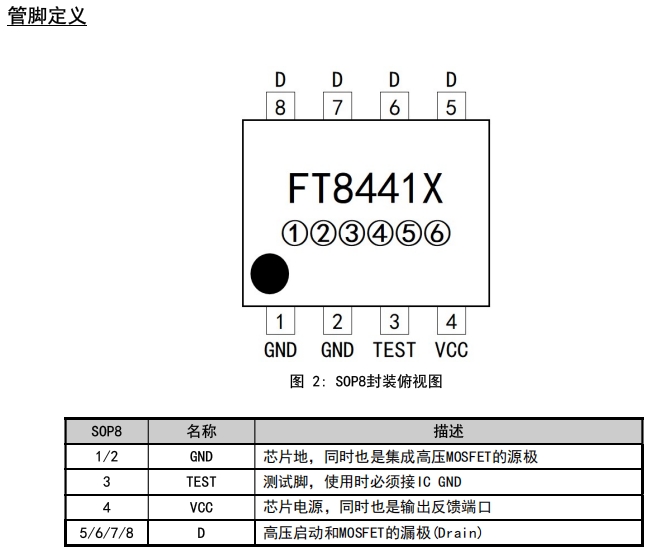

FT8441S 和 FT8441A 均采用 SOP8 封裝，其管腳定義如下表所示：
| 管腳編號 | 管腳名稱 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同時也是集成高壓 MOSFET 的源極 |
| 3 | TEST | 測試腳，使用時必須接 IC GND |
| 4 | VCC | 芯片電源，同時也是輸出反饋端口 |
| 5/6/7/8 | D | 高壓?jiǎn)?dòng)和 MOSFET 的漏極（Drain） |
GND（1/2）：作為芯片的地參考點，同時也是高壓 MOSFET 的源極，確保芯片的穩定工作。
TEST（3）：測試腳，主要用于生產測試，實際應用中必須連接到 GND。
VCC（4）：芯片的電源引腳，同時也是輸出反饋端口，用于提供穩定的 5V 輸出。
D（5/6/7/8）：高壓?jiǎn)?dòng)和 MOSFET 的漏極，用于連接輸入電壓和主功率回路。

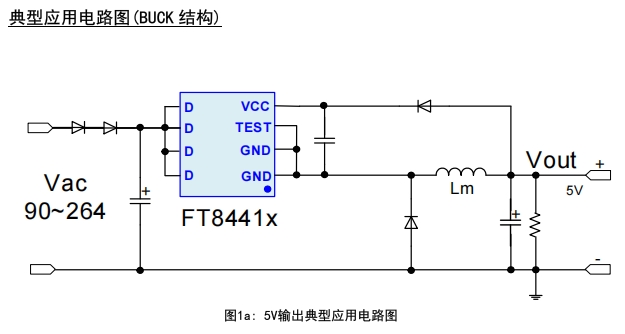

FT8441S 和 FT8441A 在 Buck 結構下的 5V 輸出應用電路非常簡潔高效，以下是其典型應用電路圖及設計要點：
輸入電容：建議選擇 2.2uF 的電解電容，用于濾波和穩定輸入電壓。
電感 L1：根據輸出電流和紋波要求選擇合適的電感值，一般推薦 100uH。
續流二極管 D1：選擇快恢復二極管，如 1N5819，確保高效續流。
輸出電容：推薦使用 470uF 的電解電容，以降低輸出紋波。
反饋網絡：VCC 腳通過反饋網絡連接到輸出端，確保穩定的 5V 輸出。
VCC 欠壓保護：當 VCC 電壓低于 4.2V 時，芯片自動關閉，確保安全啟動。
過壓保護：當 VCC 電壓超過 7.7V 時，芯片關閉功率開關，保護電路。
過流保護：逐周期過流保護，確保在過載時芯片和負載的安全。
短路保護：輸出短路時，芯片進入自動重啟模式，避免損壞。
除了 Buck 結構，F(xiàn)T8441S 和 FT8441A 也適用于 Buck-Boost 結構，以下是其典型應用電路圖及設計要點：
輸入電容：建議選擇 2.2uF 的電解電容，用于濾波和穩定輸入電壓。
電感 L1：根據輸出電流和紋波要求選擇合適的電感值，一般推薦 100uH。
續流二極管 D1：選擇快恢復二極管，如 1N5819，確保高效續流。
輸出電容：推薦使用 470uF 的電解電容，以降低輸出紋波。
反饋網絡：VCC 腳通過反饋網絡連接到輸出端，確保穩定的 5V 輸出。
VCC 欠壓保護：當 VCC 電壓低于 4.2V 時，芯片自動關閉，確保安全啟動。
過壓保護：當 VCC 電壓超過 7.7V 時，芯片關閉功率開關，保護電路。
過流保護：逐周期過流保護，確保在過載時芯片和負載的安全。
短路保護：輸出短路時，芯片進入自動重啟模式，避免損壞。
FT8441S 和 FT8441A 以其高精度恒壓輸出、快速啟動、低靜態功耗以及完善的保護功能，成為了 5V 非隔離電源方案的理想選擇。它們適用于小家電輔助電源、智能家居等多種應用場景，能夠有效提升電源系統的性能和可靠性。
