在智能家居領域，加濕器作為提升生活品質的小家電，其電源方案的穩定性與效率至關重要。芯茂微電子的LP2178A憑借其高集成度與優異性能，成為非隔離5V200mA加濕器電源的理想選擇。本文將深入剖析基于LP2178A的加濕器電源方案，涵蓋技術規格、典型電路圖、電路板實物圖以及BOM清單等關鍵信息。

技術規格：精準適配加濕器需求

LP2178A專為小功率DC-DC轉換設計，其技術規格完美契合加濕器的電源需求：

    輸入電壓范圍：90VAC~265VAC，覆蓋全球主流電網，確保加濕器在不同地區穩定運行。

    輸出電壓：4.6V~5.4V，典型值為5V，滿足加濕器電機與控制電路的供電要求。

    輸出電流：200mA，可提供最大1W的輸出功率，足以驅動小型加濕器的超聲波霧化模塊。

    效率：在115VAC輸入時，效率可達62%，在230VAC輸入時效率為61.64%，高效轉換減少能量損耗，降低運行成本。

    待機功耗：小于100mW，符合節能標準，減少待機能耗。

    紋波與噪聲：小于100mV，確保加濕器運行時電源輸出穩定，避免干擾霧化效果。

    過流保護：350mA自動重啟保護，防止電機短路或過載損壞電源芯片。

    工作溫度：0℃~75℃，適應家庭環境的溫度變化，確保加濕器全年穩定運行。

典型電路圖：簡潔高效的設計

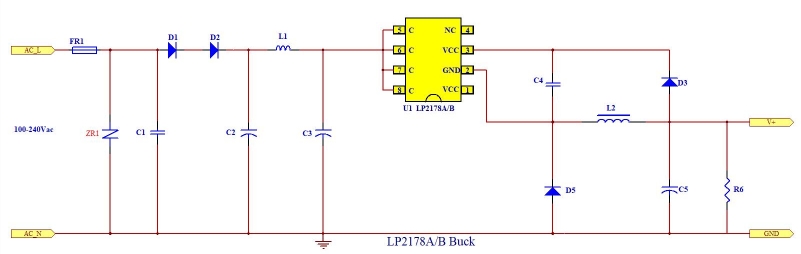

LP2178A的典型電路圖如下所示：

電路說明：

    AC輸入：通過整流橋?qū)⒔涣麟娹D(zhuǎn)換為直流電，輸入電壓范圍為90VAC~265VAC。
    濾波電容：使用220μF/16V電解電容進行輸入濾波，減少紋波。
    LP2178A：核心芯片，負責將輸入直流電壓轉換為穩定的5V輸出。
    輸出電容：使用2.2μF/400V電解電容進行輸出濾波，確保輸出電壓穩定。
    5V輸出：直接連接到加濕器的霧化模塊和其他控制電路。

電路板實物圖：緊湊的PCB設計

LP2178A的電路板實物圖如下：

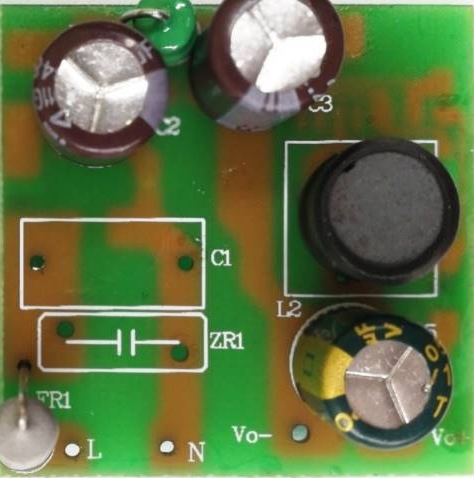

頂部視圖：

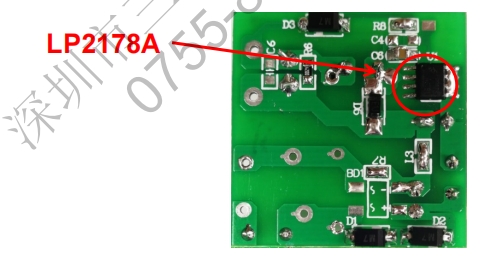

底部視圖：

電路板說明：

    尺寸：電路板尺寸為30mm×50mm，緊湊設計適合小型加濕器。
    布局：關鍵元件如LP2178A、濾波電容和輸出電容布局合理，減少寄生效應。
    散熱：LP2178A下方有大面積銅箔散熱，確保在滿載時溫度不超過120℃。

BOM清單：詳細物料清單

以下是基于LP2178A的加濕器電源方案的BOM清單：

性能測試：關鍵指標實測數據

1. 效率測試

    90VAC輸入：效率為62.0%，功耗為67mW。
    115VAC輸入：效率為65.7%，功耗為755mW。
    230VAC輸入：效率為64.87%，功耗為1520mW。
    264VAC輸入：效率為60.49%，功耗為1620mW。

2. 紋波測試

    115VAC輸入，滿載：紋波為48mV。
    230VAC輸入，滿載：紋波為28mV。
    264VAC輸入，滿載：紋波為40mV。

3. 動態負載測試

    90VAC輸入，10%~90%負載變化：輸出電壓波動范圍為4.64V~5.20V。
    264VAC輸入，10%~90%負載變化：輸出電壓波動范圍為4.56V~5.20V。

4. 溫度測試

    90VAC滿載：LP2178A溫度為94℃，溫升19℃。
    230VAC滿載：LP2178A溫度為101℃，溫升26℃。
    264VAC滿載：LP2178A溫度為110℃，溫升35℃。

設計建議與注意事項

1. 散熱設計

    LP2178A在滿載時溫度較高，建議在芯片下方增加大面積銅箔散熱。
    在高溫環境下，可考慮增加小風扇輔助散熱。

2. 濾波設計

    輸入濾波電容和輸出濾波電容的選型對紋波抑制至關重要，建議選擇高質量的電解電容。
    在PCB設計中，確保濾波電容的布局靠近LP2178A，減少寄生電感。

3. 保護功能

    LP2178A內置過流保護功能，但在設計中建議增加外部保險絲，提供雙重保護。
    為防止雷擊損壞，可在輸入端增加壓敏電阻。

總結

LP2178A憑借其高集成度、高效能轉換和優異的穩定性，成為非隔離5V200mA加濕器電源的不二之選。通過本文提供的技術規格、典型電路圖、電路板實物圖及BOM清單，工程師可以快速實現穩定可靠的加濕器電源設計。
