在現代電子設備中，開關電源的效率和性能至關重要，尤其是在高功率應用中。同步整流技術作為一種提升開關電源效率的有效手段，已經得到了廣泛應用。本文將詳細介紹LPXXR100FN系列高性能電源同步整流芯片，并針對36W、48W和60W的應用場景推薦合適的型號。

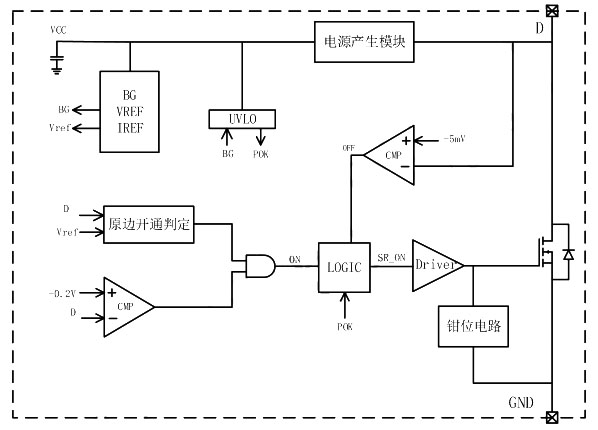

LPXXR100FN系列是芯茂微推出的一款高性能開關電源同步整流芯片，專為高功率密度、高效率的開關電源應用設計。該系列芯片兼容多種開關電源控制系統，支持不連續導通模式（DCM）、準諧振（QR）以及連續導通模式（CCM）等多種工作模式。其核心優勢在于采用專利的整流管開通判定技術，能夠有效避免因激磁振蕩引起的驅動芯片誤開通，從而顯著提高系統的可靠性和效率。
高耐壓與低導通阻抗：LPXXR100FN系列內置100V耐壓功率管，能夠滿足高電壓輸入的需求，同時具備極低的導通阻抗（RDS_ON），在不同型號中，RDS_ON的范圍從8mΩ到17mΩ不等，有效降低了導通損耗。
快速關斷能力：該系列芯片具備極快的關斷速度，能夠在連續導通模式（CCM）下大幅降低因關斷延遲造成的效率損失。其實際關斷延遲時間僅為25ns至33ns，確保了高效的能量轉換。
集成保護功能：LPXXR100FN系列集成了VCC供電欠壓保護和過壓鉗位功能，能夠在異常情況下保護芯片免受損壞，同時減少外圍元器件的使用，簡化電路設計。
高工作頻率支持：支持最高工作頻率達200kHz，能夠滿足高頻開關電源的設計需求，有助于減小變壓器等磁性元件的體積，提升電源的功率密度。

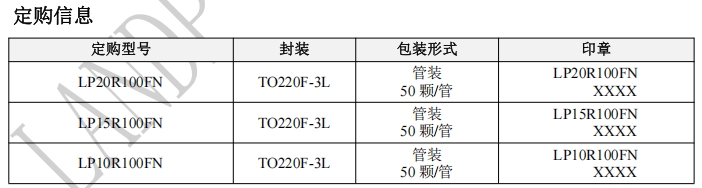

對于36W的開關電源應用，LP20R100FN是理想的選擇。該型號芯片在90VAC至265VAC的輸入電壓范圍內，能夠穩定輸出36W的功率。其主要參數如下：
導通阻抗（RDS_ON）：17mΩ（VGS=6.5V，IDS=0.1A），在高電流應用中能夠有效降低導通損耗。
連續電流（ID）：40A（25℃），脈沖電流（ID,pulse）：140A（25℃），能夠滿足高功率輸出的需求。
開通延遲（Ton_delay）：120ns至180ns，確保了在高頻工作模式下能夠準確開通同步整流管。
關斷延遲（Toff_delay）：25ns至33ns，快速的關斷能力有助于提高效率。
在48W的應用場景中，LP15R100FN是推薦的型號。該芯片能夠支持48W的輸出功率，同時具備以下關鍵參數：
導通阻抗（RDS_ON）：12mΩ（VGS=6.5V，IDS=0.1A），相比LP20R100FN進一步降低了導通阻抗，提升了效率。
連續電流（ID）：50A（25℃），脈沖電流（ID,pulse）：180A（25℃），能夠承受更高的電流負載。
開通延遲（Ton_delay）：120ns至180ns，與LP20R100FN一致，確保了在高頻工作模式下的穩定性。
關斷延遲（Toff_delay）：25ns至33ns，快速的關斷能力有助于在高功率輸出時減少能量損失。
對于60W的高功率應用，LP10R100FN是最佳選擇。其主要參數如下：
導通阻抗（RDS_ON）：8mΩ（VGS=6.5V，IDS=0.1A），這是LPXXR100FN系列中最低的導通阻抗，能夠顯著降低導通損耗，提升電源效率。
連續電流（ID）：60A（25℃），脈沖電流（ID,pulse）：210A（25℃），具備強大的電流承載能力，能夠滿足60W高功率輸出的需求。
開通延遲（Ton_delay）：120ns至180ns，與LP20R100FN和LP15R100FN相同，確保了在高頻工作模式下的穩定性。
關斷延遲（Toff_delay）：25ns至33ns，快速的關斷能力有助于在高功率輸出時減少能量損失。
在消費電子領域，充電器和適配器是同步整流技術的主要應用場景之一。以一款支持快充功能的60W充電器為例，采用LP10R100FN芯片能夠顯著提升充電效率，同時減小充電器的體積。通過優化PCB設計，確保主功率回路走線短且粗，能夠進一步降低線路損耗，提升整體性能。
在反激式開關電源中，同步整流技術能夠有效提高轉換效率。以48W反激式電源為例，使用LP15R100FN芯片能夠?qū)崿F(xiàn)高效率的能量轉換。其專利的整流管開通技術能夠有效避免因激磁振蕩引起的誤開通，確保在高頻工作模式下的穩定性。此外，其集成的VCC欠壓保護和過壓鉗位功能能夠有效保護芯片免受損壞，提高系統的可靠性。
PCB設計：在設計PCB時，主功率回路的走線應盡量短且粗，以減少線路損耗。同時，應確保芯片的散熱性能良好，避免因過熱導致性能下降。
工作模式選擇：根據具體應用需求，合理選擇DCM、QR或CCM工作模式。在高頻應用中，應特別注意開通和關斷延遲參數，以確保同步整流管的準確控制。
保護功能：充分利用芯片集成的VCC欠壓保護和過壓鉗位功能，確保在異常情況下能夠保護芯片免受損壞。同時，應根據實際需求設計過流保護和短路保護電路，進一步提高系統的安全性。
LPXXR100FN系列高性能電源同步整流芯片憑借其低導通阻抗、快速關斷能力以及集成的保護功能，能夠顯著提升開關電源的效率和可靠性。針對36W、48W和60W的應用場景，分別推薦LP20R100FN、LP15R100FN和LP10R100FN型號。在設計過程中，應充分考慮PCB設計、工作模式選擇以及保護功能的實現，以確保系統性能的最優化。
