在當今電子設備日益小型化、智能化的背景下，小家電產品的電源設計面臨著諸多挑戰。既要保證足夠的輸出功率，又要追求高效率、低功耗以及高可靠性。芯片憑借其卓越的性能和高度集成的設計，成為了小家電電源領域的理想選擇。
KP311AWPA芯片采用先進的高壓單晶圓工藝，內部集成了500V高壓MOSFET和采用開關式峰值電流模式控制的控制器。這使得芯片能夠在全電壓輸入范圍內保證高精度的5V默認輸出，滿足了小家電對穩定電源的嚴格要求。同時，集成的高壓MOSFET大大簡化了電路設計，減少了外部元件數量，降低了系統成本。
該芯片的靜態工作電流典型值僅為150uA，這一超低的靜態電流不僅降低了對VDD電容大小的要求，還幫助系統在待機狀態下實現了低于50mW的超低功耗。這對于需要長時間待機的小家電產品來說，無疑是一個巨大的優勢，能夠有效延長產品的使用壽命并減少能源浪費。
KP311AWPA具備一系列智能控制和保護功能，確保了芯片在各種工作條件下的穩定性和安全性。芯片內部設計有軟啟動電路，能夠在啟動時逐漸增加過流保護閾值，避免了啟動瞬間的電流沖擊。此外，還集成了VDD欠壓保護、逐周期電流限制、異常過流保護、過熱保護、過載保護等多種保護功能，全方位保障了芯片及外部電路的安全運行。
支持超低壓輸入（15V以上）應用，使得芯片能夠適應更廣泛的輸入電壓范圍，增強了其在不同應用場景下的通用性。同時，KP311AWPA不僅支持降壓型電路，還支持升降壓型電路，為工程師提供了更多的設計靈活性，能夠根據具體的產品需求選擇最合適的電路拓撲結構。

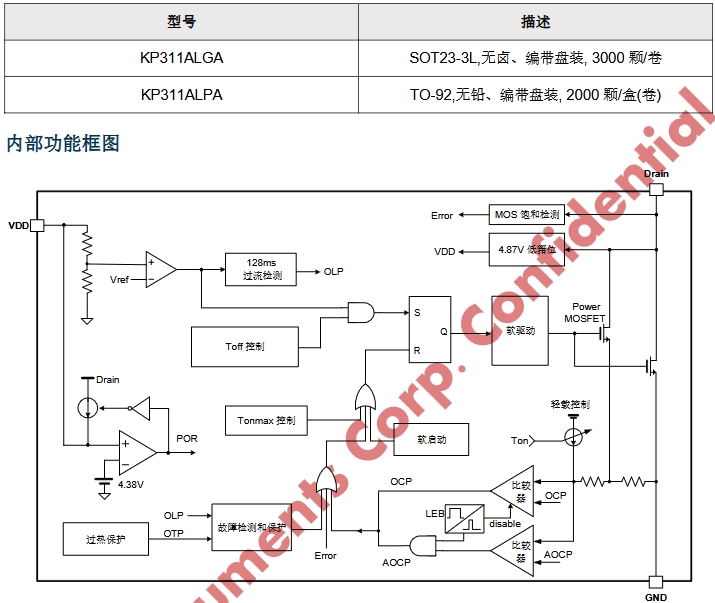

芯片的VDD管腳既是供電管腳，也是輸出反饋管腳。內部集成了高壓啟動電路，能夠在輸入電壓較低時快速啟動芯片，確保系統能夠迅速進入工作狀態。同時，VDD欠壓保護功能會在VDD電壓低于一定閾值時關閉芯片，防止芯片在低電壓下工作導致損壞。
采用開關式峰值電流模式控制，內部的振蕩器模塊設定了最小Toff時間為32us，并帶有±5%范圍的抖頻功能，以優化系統的EMI性能。逐周期電流限制功能通過內部差分采樣電路采樣流經高壓MOSFET的電流壓差，當電流超過設定閾值時，立即關斷MOSFET，防止過流損壞。軟驅動功能則進一步優化了系統EMI性能，使芯片在開關過程中更加平穩。
過熱保護電路會實時檢測芯片的結溫，當溫度超過155℃時，系統進入自動重啟模式，保護芯片免受高溫損壞。異常過流保護（AOCP）能夠在電感電流峰值上升過于劇烈時，迅速關斷內部功率MOSFET，防止電感峰值電流過大對系統元器件造成損壞。此外，還有過載保護（OLP）和短路保護（SLP）功能，當檢測到輸出電壓和VDD降低，且高壓MOSFET在一定時間內持續開通時，芯片會停止開關動作并進入自動重啟模式，等待故障解除后重新開始工作。
芯片的Drain管腳是內部高壓MOSFET的漏極，通過外部電路連接到電源輸入端。在工作過程中，MOSFET根據控制模塊的信號進行開關操作，實現能量的轉換和傳輸。同時，輸出電壓通過VDD管腳反饋到芯片內部，與內部的輸出電壓基準進行比較，形成閉環控制，確保輸出電壓的穩定性和精度。
KP311AWPA芯片廣泛應用于小家電電源領域，如電風扇、電吹風、電磁爐等。這些產品通常需要一個穩定、高效的電源來驅動內部的電機或其他電子元件。KP311AWPA的高精度輸出和低功耗特性，能夠為小家電提供可靠的電源支持，同時減少能源消耗，符合現代節能理念。
在一些復雜的電子設備中，如電腦、電視等，輔助電源為設備的待機狀態或低功耗模式提供電源支持。KP311AWPA的超低待機功耗和快速啟動能力，使其成為輔助電源的理想選擇。能夠在設備待機時保持低功耗運行，并在需要時迅速恢復到正常工作狀態，提高了設備的整體性能和用戶體驗。
傳統的線性電源雖然簡單，但在效率和功耗方面存在一定的局限性。KP311AWPA芯片可以作為線性電源的替代品，通過其高效的開關電源技術，提高電源的轉換效率，降低發熱量，同時保持穩定的輸出電壓，為設備提供更優質的電源解決方案。
KP311AWPA芯片以其高精度輸出、低功耗、智能控制與保護功能以及適應多種輸入和電路拓撲的特點，在小家電電源領域展現出了強大的競爭力。其內部高度集成的設計和完善的保護機制，不僅簡化了電路設計，降低了系統成本，還提高了產品的可靠性和穩定性。隨著電子技術的不斷發展，KP311AWPA芯片必將在更多的應用場景中發揮重要作用，為人們的生活帶來更多的便利和舒適。
